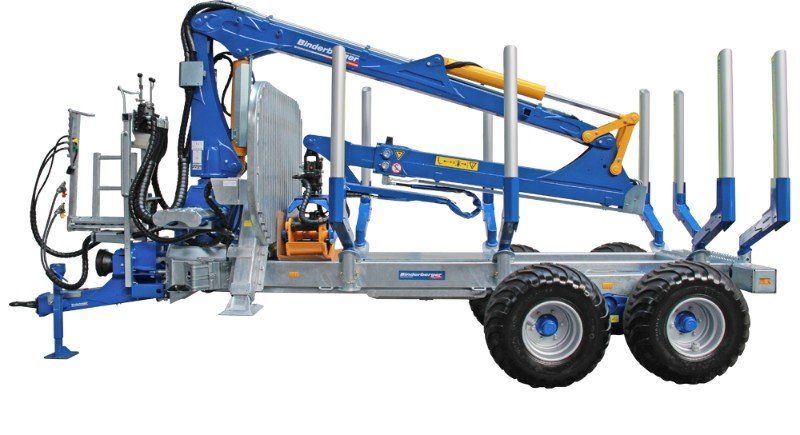

RW 10 alpin
Typen
| Artikel-Nr. | Typen |
|---|---|
| RW-A10-01 | RW10 alpin mit Binderberger Forstkran 6700 |
| RW-A10-02 | RW10 alpin mit Binderberger Forstkran 7000 L |
| RW-T10-01 | RW10 alpin +telematic mit Binderberger Forstkran 6700 |
| RW-T10-02 | RW10 alpin +telematic mit Binderberger Forstkran 7000 L |
Technische Daten
| Technische Daten | RW 10 alpin | RW 10 a l p i n +telemat i c |
|---|---|---|
| Zul. Gesamtgewicht (gem. StVZo) | 10 t | 10 t |
| Nutzlast ohne Kran | 7,6 t | 7,6 t |
| Eigengewicht ohne Kran | 2,4 t | 2,4 t |
| Max. Ladefl ächenquerschnitt | 2,1 m² | 2,1 m² |
| Max. Ladevolumen (Ausschub eingefahren/ausgefahren) | 7,8 m³ / 9,7 m³ | 6 m³ / 6,7 m³ / 8 m³ / 9,9 m³ |
| Ladefl ächenlänge (Ausschub eingefahren/ausgefahren) | 3,7 m / 4,6 m | 2,9 m / 3,2 m / 3,8 m / 4,7 m |
Ausstattung / Optionen
● Serie ○ Option - nicht erhältlich
| Artikel-Nr. | ABSTÜTZUNGEN | RW 10 alpin |
|---|---|---|
| - | A-Abstützung | 2,95 m |
| Artikel-Nr. | DEICHSEL & STEHPODEST | RW 10 alpin |
| - | Starre Deichsel | ● |
| RW-ZDS-02 | Hydr. Schwenkdeichsel Untenanhängung fixe Höhe | ○ |
| RW-ZDS-03 | Hydr. Schwenkdeichsel Obenanhängung fixe Höhe | ○ |
| RW-ZDS-05 | Aufpreis Stehpodest auf Deichsel montiert (zusätzlich bei Funk- und Joysticksteuerung) |
○ |
| Artikel-Nr. | BREMSSYSTEME | RW 10 alpin |
| - | Hydr. Bremse 4 Räder (max. 10 km/h) | ● |
| RW-ZBR-03 | Hydr. Bremse Failsafe, Druckspeicher (für 25 km/h) | ○ |
| RW-ZBR-06 | Aufl aufbremse beide Achsen | ○ |
| RW-ZBR-09 | 2-Kreis Druckluftbremse, 4 Räder | ○ |
| RW-ZBR-11 | 2-Kreis Druckluftbremse mit hydr. Bremse, 4 Räder | ○ |
| RW-ZBR-12 | 1. Achse Aufl aufbremse - 2. Achse hydr. Bremse (nicht typisierbar für Kräne 7000 L/S und 8000) |
○ |
| Artikel-Nr. | BEREIFUNGEN | RW 10 alpin |
| - | Reifen 400/60-15,5 PR14, 6 Loch | ● |
| RW-ZRE-08 | Reifen 500/50-17 PR14, 6 Loch | ○ |
| Artikel-Nr. | ACHSANTRIEBE | RW 10 alpin |
| RW-ZAA-01 | Radnabenantrieb für eine Achse (mech. betätigt 2m Bowdenzug) |
○ |
| RW-ZAA-04 | Radnabenantrieb für beide Achsen (mech. betätigt 2m Bowdenzug) |
○ |
| RW-ZAA-07 | Radnabenantrieb für eine Achse (elektr. betätigt durch prob. Joystick) |
○ |
| RW-ZAA-10 | Radnabenantrieb für beide Achsen (elektr. betätigt durch prob. Joystick) |
○ |
| Artikel-Nr. | WECHSELAUFBAUTEN | RW 10 alpin |
| RW-ZWA-01 | Reisigwanne für 1200 mm Rungen ohne Bodenblech | ○ |
| RW-ZWA-03 | Reisigwanne für 1600 mm Rungen ohne Bodenblech | ○ |
| RW-ZWA-05 | Bodenblech Rahmen geschlossen | ○ |
| RW-ZWA-07 | Bodenblech Rahmen geschlossen (Druckluftbremsanlage) | ○ |
| RW-ZWA-09 | Rundballentransportaufsatz | ○ |
| RW-ZWA-11 | Transportplateau (inkl Auffahrrampen aus Stahl) | ○ |
| RW-ZWA-13 | Kippmulde (Heckklappe wird mech. verriegelt) | ○ |
| RW-ZWA-14 | 3-Seitenkipper (4.165 mm x 2.385 mm x 500 mm) | ○ |
| RW-ZWA-15 | 2.Bordwandaufsatz 500 mm | ○ |
| RW-ZWA-16 | Kornschieber | ○ |
| RW-ZWA-17 | Bordwandhebefedern | ○ |
| RW-ZWA-18 | Zurrösen im Boden je Stück (max. 4 Stk je Seite) | ○ |
| RW-ZWA-19 | Hardoxboden | ○ |
| RW-ZWA-20 | Rungenbüchse (pro Paar, max. 4 Stück je Seite) | ○ |
| Artikel-Nr. | ZUSATZAUSSTATTUNG | RW alpin 10 |
| RW-ZZA-08 | Mech. teleskopierbarer Heckausschub / 900 mm | ● |
| RW-ZZA-09 | Mech. teleskopierbarer Heckausschub / 1200 mm | ○ |
| - | Zugöse ISO40 ø 40 mm 2 t | ● |
| RW-ZZA-03 | Zugöse ISO50 (ø50 mm, 2,5 t Stützlast) | ○ |
| RW-ZZA-04 | Ring Zugöse F2 (ø50 mm, 2 t Stützlast, drehbar) | ○ |
| RW-ZAA-06 | Scharmüller Winkelzugöse (2,5 t Stützlast) | |
| RW-ZAA-12 | Aufpreis Aluminium-Rungen 1600 mm lang / Paar | ○ |
| RW-ZAA-13 | Rungenverlängerung / Paar (350 mm lang) | ○ |
| RW-ZAA-14 | Mechanischer Stützfuß | ○ |
| RW-ZAA-16 | Hydraulischer Stützfuß 1 | ○ |
| - | Konventionelle Beleuchtung nach StVZO | ● |
| RW-ZZA-19 | Beleuchtung LED nach StVZO | ○ |
| - | Beleuchtung LED nach StVZO für telematic-Rückewägen | ● |
| RW-ZZA-21 | Stahlwerkzeugkiste seitlich montiert | ○ |
| RW-ZZA-22 | Forwarderblech über der Achse | ○ |
| RW-ZZA-23 | Motorsägenhalterung | ○ |
| RW-ZZA-24 | Betriebsstundenzähler für Zapfwellenantrieb | ○ |
| RW-ZZA-25 | Werkzeughalter (Schaufel & Besen) | ○ |
| RW-ZZA-27 | Abdeckkappen für Alu Rungen / Paar | ○ |
| Artikel-Nr. | TYPISIERUNG INKL. AUSSTATTUNG | RW 10 alpin |
| RW-ZTY-01 | 25 km/h AT/DE für hydr., Aufl auf- oder Druckluftbremse | ○ |
| RW-ZTY-02 | 40 km/h AT für Druckluftbremse | ○ |
| RW-ZTY-03 | 40 km/h DE für Druckluftbremse | ○ |
